修改仿真步长发现RMSPHA模块计算一周期内基波幅值和相角的输出不正确

郑慧丽郑慧丽 提问于：2025-04-21 12:13 问题反馈 37 浏览 2 回答

问题描述：

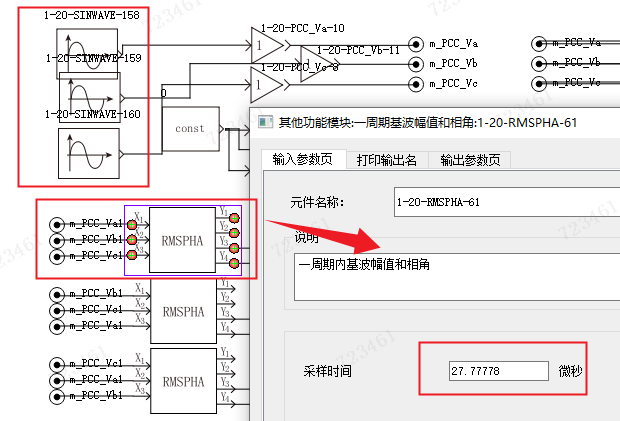

如下图所示，利用RMSPHA模块计算一周期内基波幅值和相角，模块输入为标准的三相正弦波，设置模型步长和该模块的采样时间一致。模型如下图所示。

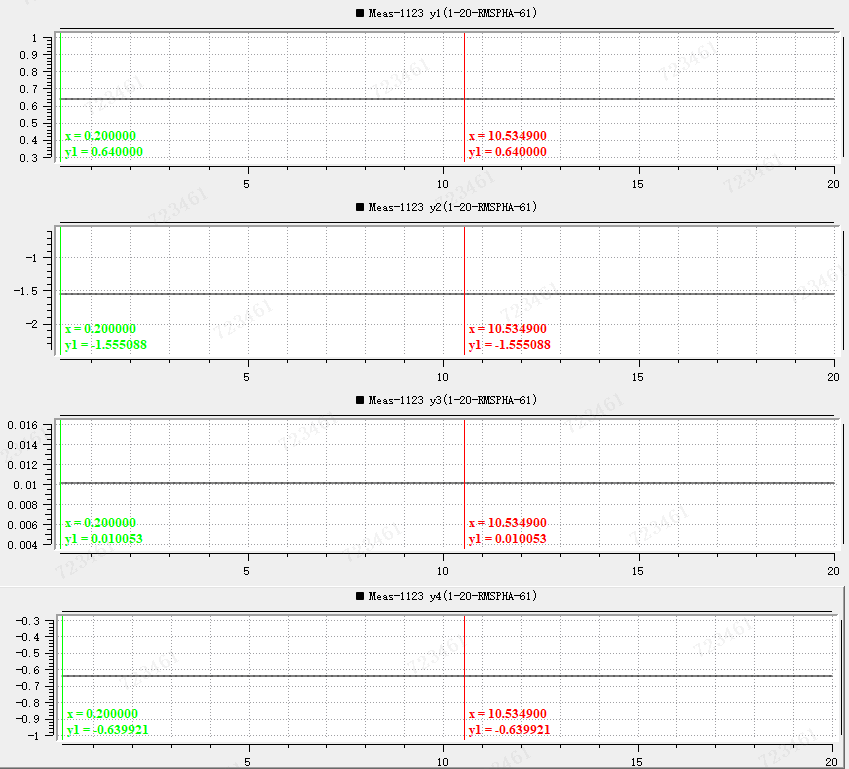

（1）给定仿真步长50us时，该模块输出Y1、Y2、Y3、Y4输出均为固定值，如下图；

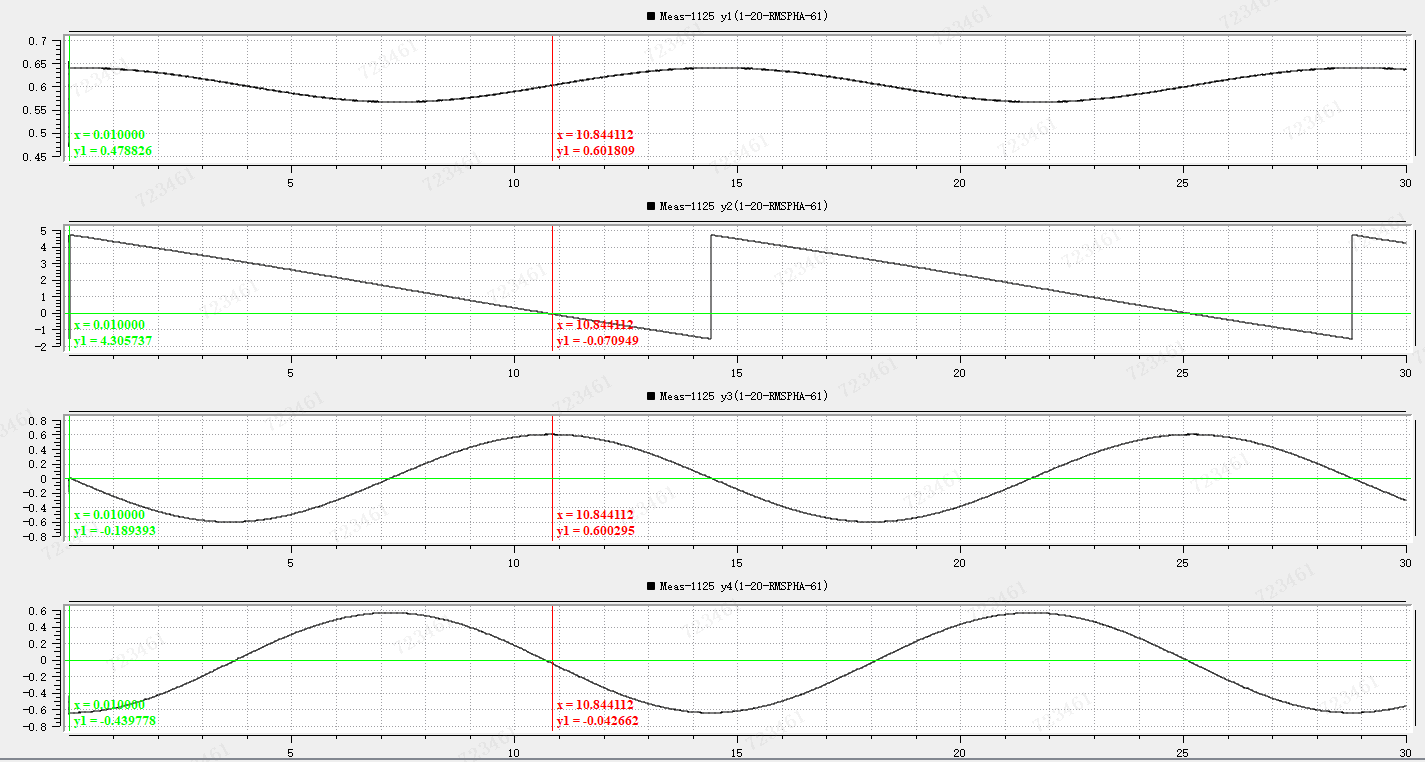

（2）设置步长为27.77778us时，输出的结果变成交流量，如下图所示，修改步长后计算结果不正确。

2.8
本地串行
我来回答 举报
穆清
穆清LV4

回答于：2025-04-21 14:20北京

请不要选用 27.777778微秒这种，建议要用50us的能够整除的部长。 25us 10us等等。
解决0无用0
彭丽
彭丽LV3

回答于：2025-04-21 14:24北京

请查看该元件说明书，该元件的三个输入应该是瞬时值、初始有效值和初始相角。请问您的仿真步长为27.77778us，系统频率为50Hz吗？如果是的话，采样频率不是50Hz的整数倍，频谱分析结果会有频谱泄漏问题，得到的50Hz分量的幅值和相角也会不准。建议RMSPHA的采样率设置为系统频率的整数倍。
解决0无用0
