输入无功功率元件名称,弱网下使用的是功率因数,无功指令无效,参数应该怎么填? 已解决

prtprt 提问于:2025-03-05 15:49 模型测试工具 16 浏览 1 回答

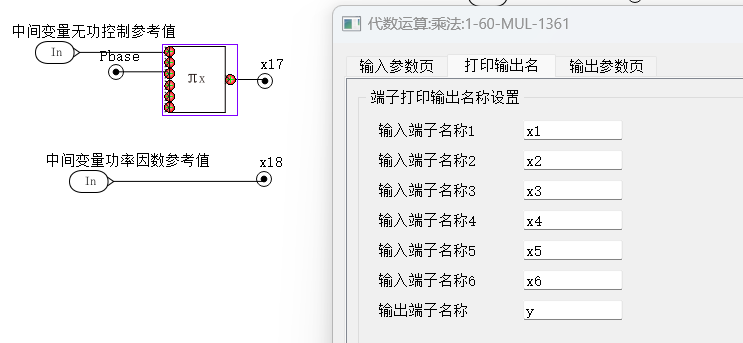

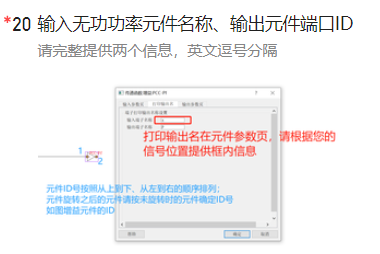

输入无功功率元件名称、输出元件端口ID


(具体指的是无功输入指令?),弱网下使用的是功率因数,无功指令无效。填“1-60-MUL-1361,7”?

prt
prtLV3

回答于:2025-03-05 15:55北京

这个元件不符合要求,需要填的元件是信号源,一般是一个const元件,具体位置应该是和“中间变量无功控制参考值”相对应的ud_out关联的const信号源
需要确定这个模型是新能源还是svg,如果是新能源就按照上面的要求填信号源的元件名就行;如果是svg,就要对单机模型进行改造,需要用无功控制指令控制svg的无功出力

本回答被题主选为最佳回答,对您是否有帮助呢?
