旋转电机:绕线感应电动机 电气参数标幺 已解决

薛凌月薛凌月 提问于:2025-06-05 11:20 软件使用 54 浏览 1 回答

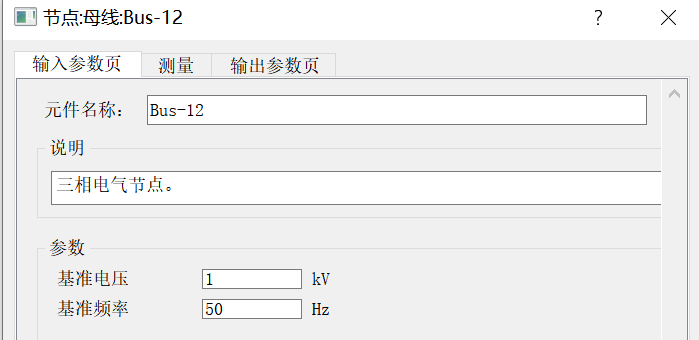

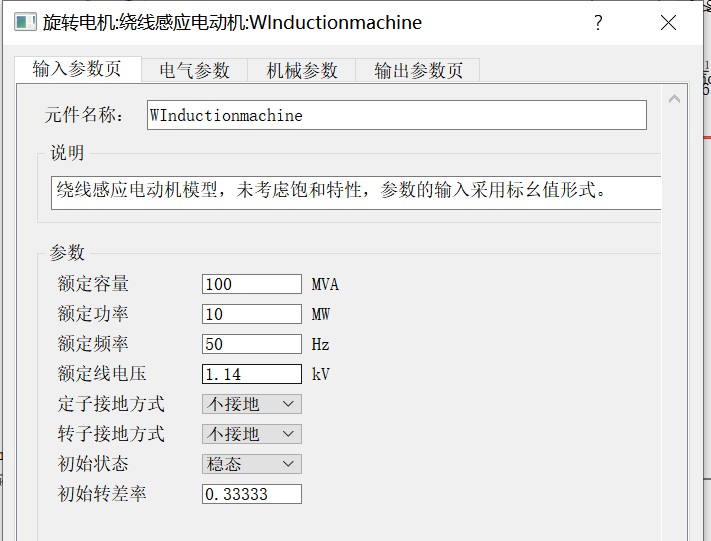

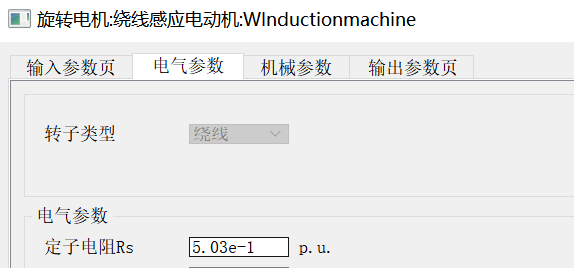

以图示定子电阻Rs为例,实际阻值为0.00503Ohm,电机容量为100MVA,外部母线基准电压为1000V,此处定子电阻值应如何设置?请给出详细计算过程,谢谢



李壮
李壮LV1

回答于:2025-06-09 09:39北京

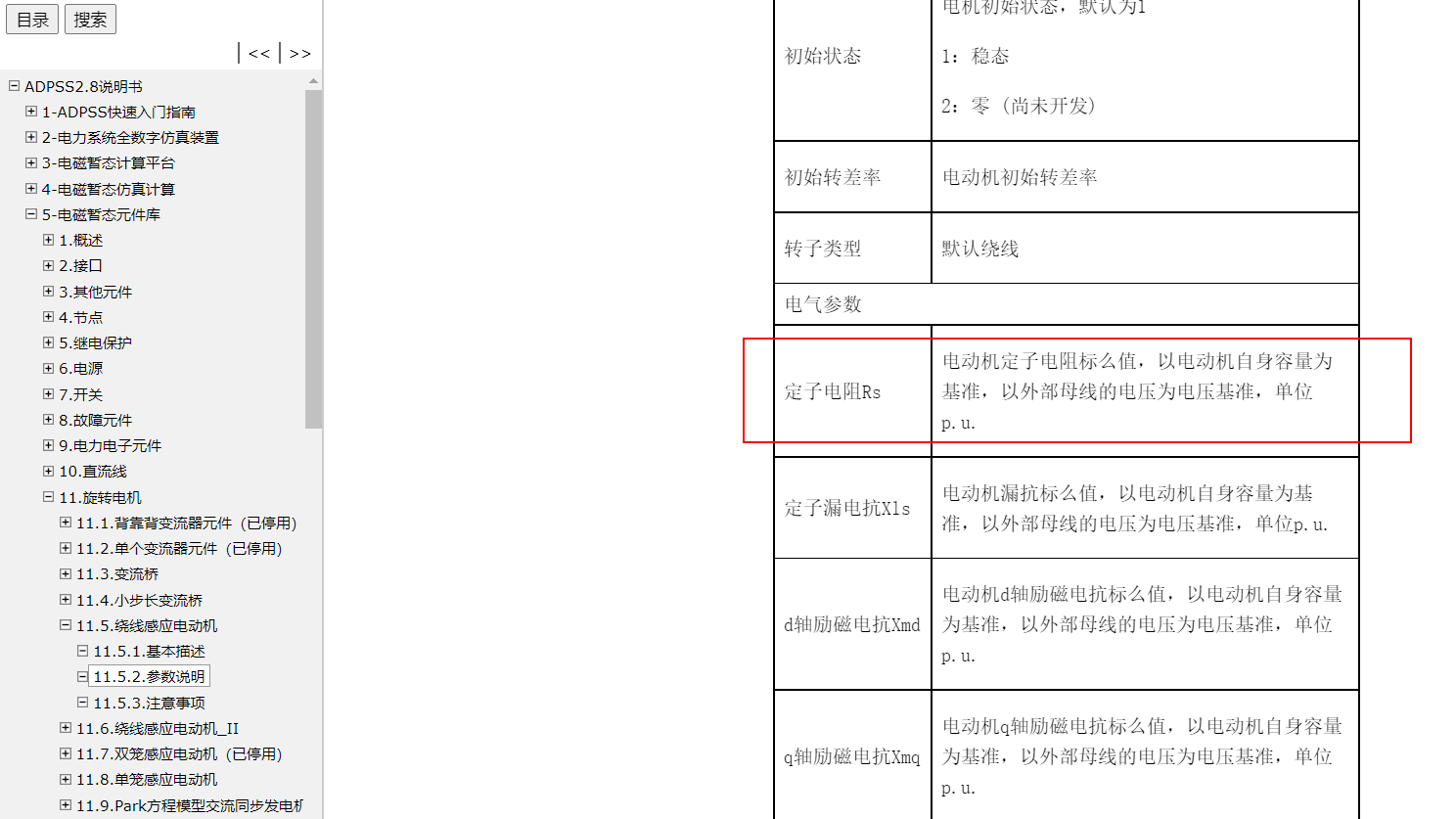

根据说明书中的介绍,电动机定子电阻标么值,以电动机自身容量为基准,以外部母线的电压为电压基准,单位p.u. 则定子电阻标幺值Rs=有名值/基准值=0.00503/(1^2/100)=0.503pu.

本回答被题主选为最佳回答,对您是否有帮助呢?
