详细开关模型使用3.0版本打开后运行结果不对

徐保华徐保华提问于：2025-08-08 15:39软件使用270 浏览16 回答

详细开关模型使用2.8版本可以正常运行，同一个模型使用3.0打开，不做修改直接运行，运行结果异常。

(为什么图片无法上传)

软件版本3.0
计算方式本地串行
我来回答举报
王玭
王玭LV7

回答于：2025-08-08 15:45北京

IGBT参数两个版本对一下，是标幺值还是有名值，如果还是查不出来，把算例发给我们测试一下
徐保华 LV2

回复于：2025-08-08 16:47贵州

两个版本模型中IGBT都是有名值。怎么发送算例呢 邮箱？
王玭 LV7

回复于：2025-08-11 09:01北京

18801033443@126.com
徐保华 LV2

回复于：2025-08-19 10:22贵州

邮件已发送，麻烦帮忙定位一下问题，感谢。
解决0无用0
江霖
江霖LV3

回答于：2025-08-20 08:48未知IP

我也是
江霖 LV3

回复于：2025-08-20 08:49未知IP

我发现2.7、2.8和3.0的波形震荡幅度不一样，2.7和2.8里的波形震荡幅度小，所以开关模型跑出不同的效果
解决0无用0
徐保华
徐保华LV2

回答于：2025-08-26 09:16贵州

@王玭 王总，请问这个问题有结论了吗？
解决0无用0
王玭
王玭LV7

回答于：2025-08-26 09:34北京

在大仿真步长的情况下用了小步长模型，IGBT,二极管中的小步长参数中，小步长模型选否
徐保华 LV2

回复于：2025-08-26 15:25贵州

IGBT,二极管中的小步长参数中，小步长模型选否后还是不行，您那边有试着运行了吗？选否后可以正常发出功率吗？我用2.8版本的打开模型，这里选择的是"是"，是可以正常发出功率的，但是3.0的就不行。
解决0无用0
王玭
王玭LV7

回答于：2025-08-27 09:08北京

2.8没做限制，3.0以后不能这么用了，不能运行报什么错误
徐保华 LV2

回复于：2025-08-27 09:11贵州

模型不会报错，可以运行；但是发不出来功率
解决0无用0
徐保华
徐保华LV2

回答于：2025-08-27 09:49贵州

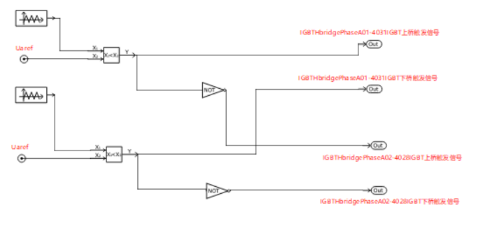

还有一个问题想请教一下，IGBT的触发信号是图中这样生成的，那IGBT参数设置页面中“触发信号所在元件类型”应该选择什么
王玭 LV7

回复于：2025-08-27 10:03北京

UD触发
解决0无用0
王玭
王玭LV7

回答于：2025-08-27 15:28北京

大步长用IGBT的话，换成时控开关试一下
徐保华 LV2

回复于：2025-08-28 15:00贵州

好的，感谢王总！我试一下。现在IGBT元件只能用在小步长仿真里吗？还是在大步长仿真里也可以用，只是不能设置小步长参数？
王玭 LV7

回复于：2025-09-01 09:01北京

IGBT元件只能用在小步长仿真里
解决0无用0
