同一个开关模型，V2.8版本与V3.0版本，运行结果不一致

郭玮玮郭玮玮提问于：2025-12-31 14:20软件使用138 浏览8 回答

同一个开关模型，在2.8版本中可以正常运行。在3.0版本中，运行结果正序电压、功率、母线电压都振荡。这个问题有碰到过的么，怎么处理？IGBT器件都是使用有名值设定。

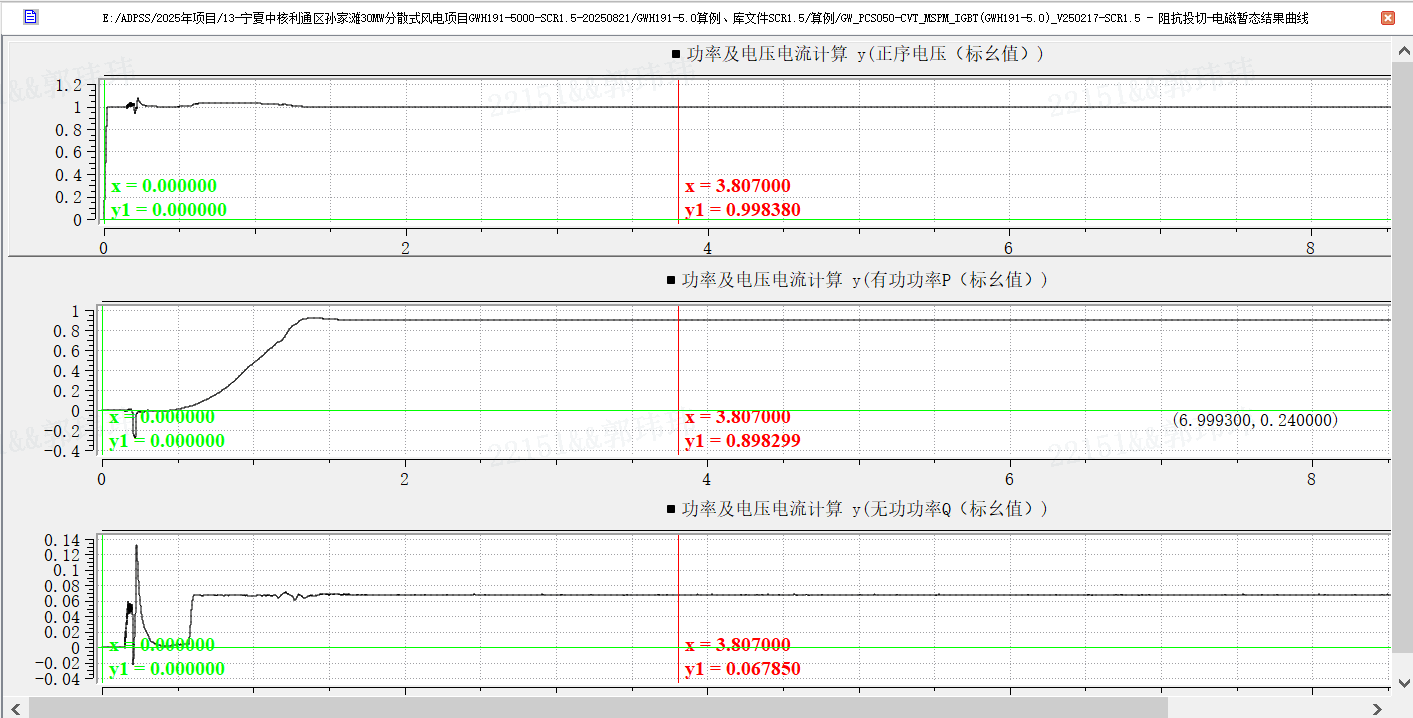

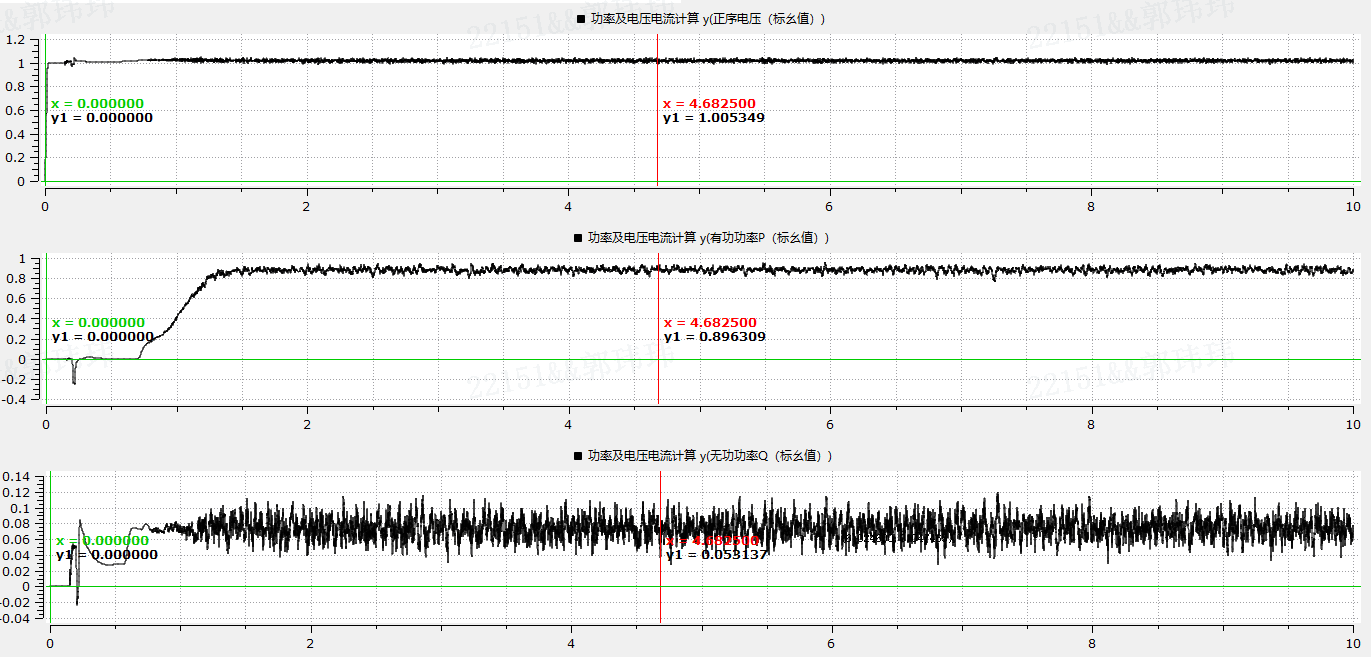

3.0、2.8运行结果：

软件版本3.0
计算方式本地串行
我来回答举报
王玭
王玭LV7

回答于：2026-01-04 09:34北京

是瞬时值还是有效值，曲线阅览切换过吗
郭玮玮 LV2

回复于：2026-01-04 10:10北京

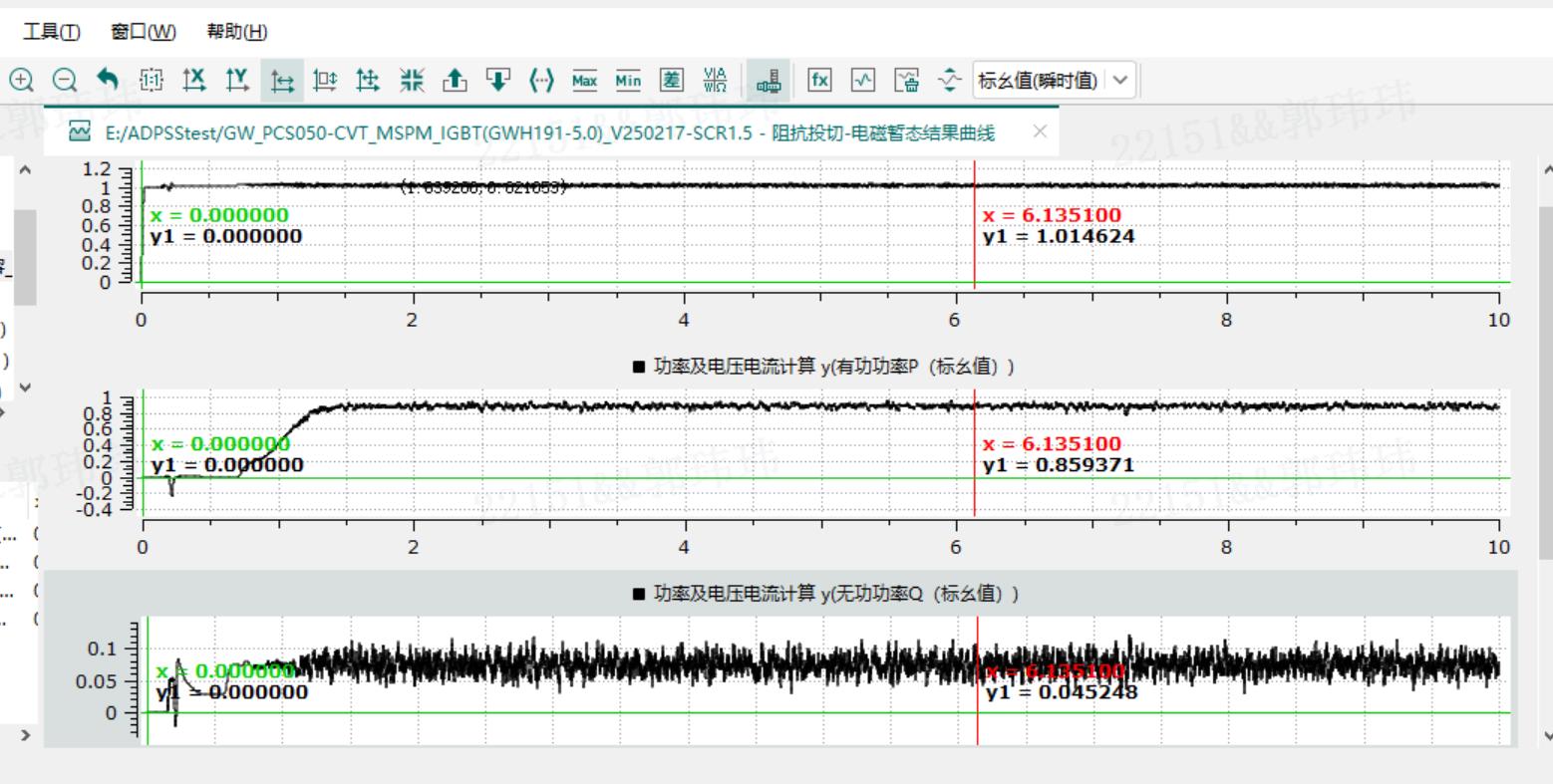

使用的是标幺瞬时值
解决0无用0
郭玮玮
郭玮玮LV2

回答于：2026-01-04 10:11北京

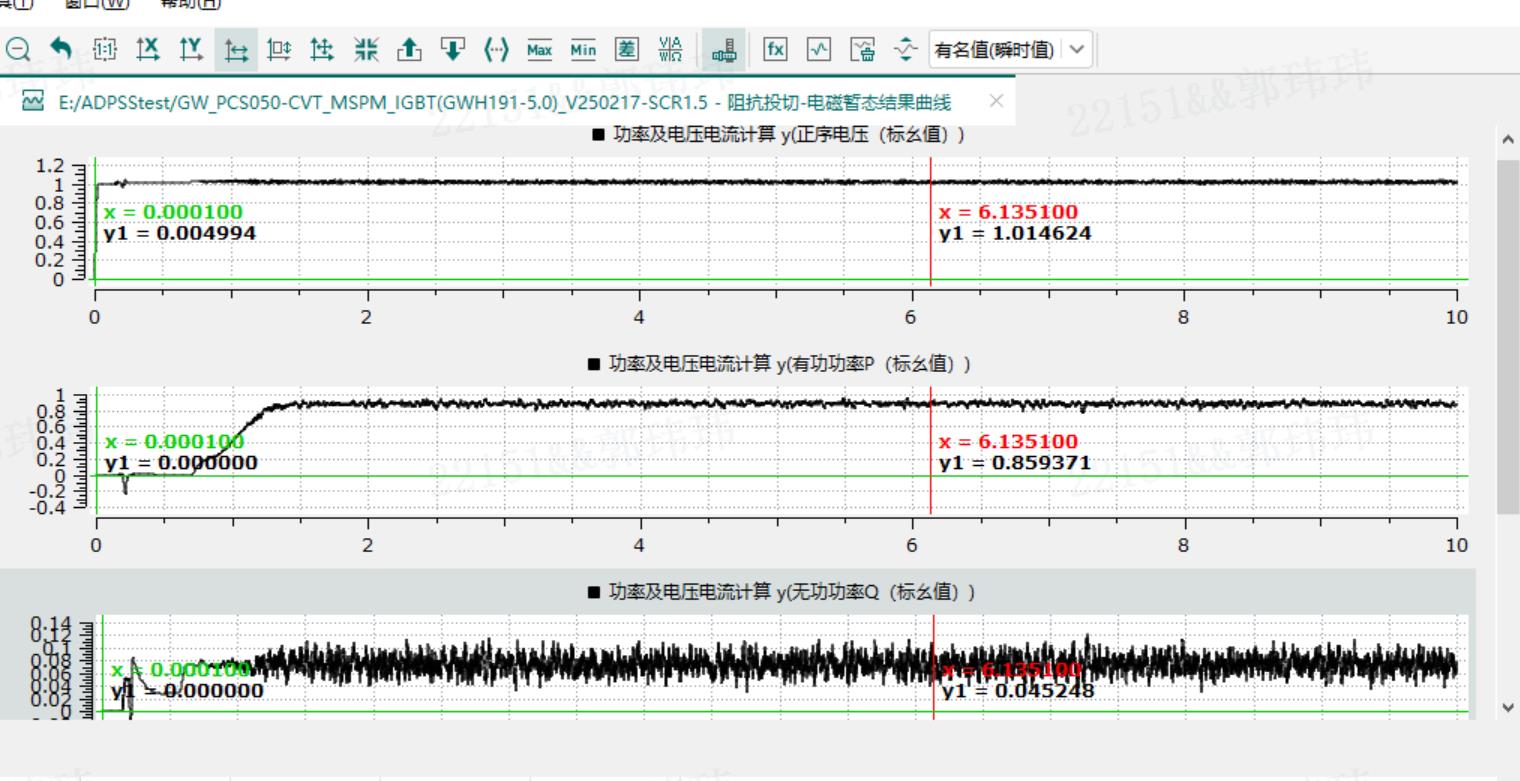

有名值瞬时值也是波动的
解决0无用0
王玭
王玭LV7

回答于：2026-01-04 10:24北京

2.8的也是瞬时值么？
郭玮玮 LV2

回复于：2026-01-04 11:28北京

是的，2.8也是瞬时值。
解决0无用0
郭玮玮
郭玮玮LV2

回答于：2026-01-04 11:33北京

在2.8版本上正常运行的IGBT模型，同模型在3.0版本上运行后功率一直加不上去。后面将模型中制动IGBT模型改为单时开关，模型才能正常运行。数据为提问中图1所示。
解决0无用0
王玭
王玭LV7

回答于：2026-01-04 14:18北京

看一下公告栏的问题，修改了没有
郭玮玮 LV2

回复于：2026-01-04 15:09北京

都用的是有名值，不存在公告的问题
解决0无用0
