adpss3.0阻抗扫频结果震荡

马炜程马炜程提问于：2026-01-26 15:52软件使用147 浏览3 回答

专家你好，我在使用adpss3.0的阻抗扫频功能时，阻抗扫频结果波动较大，请问可能是什么原因导致的？

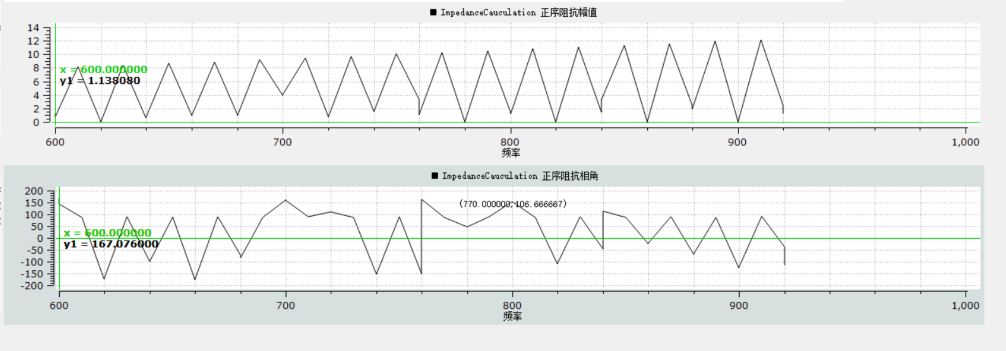

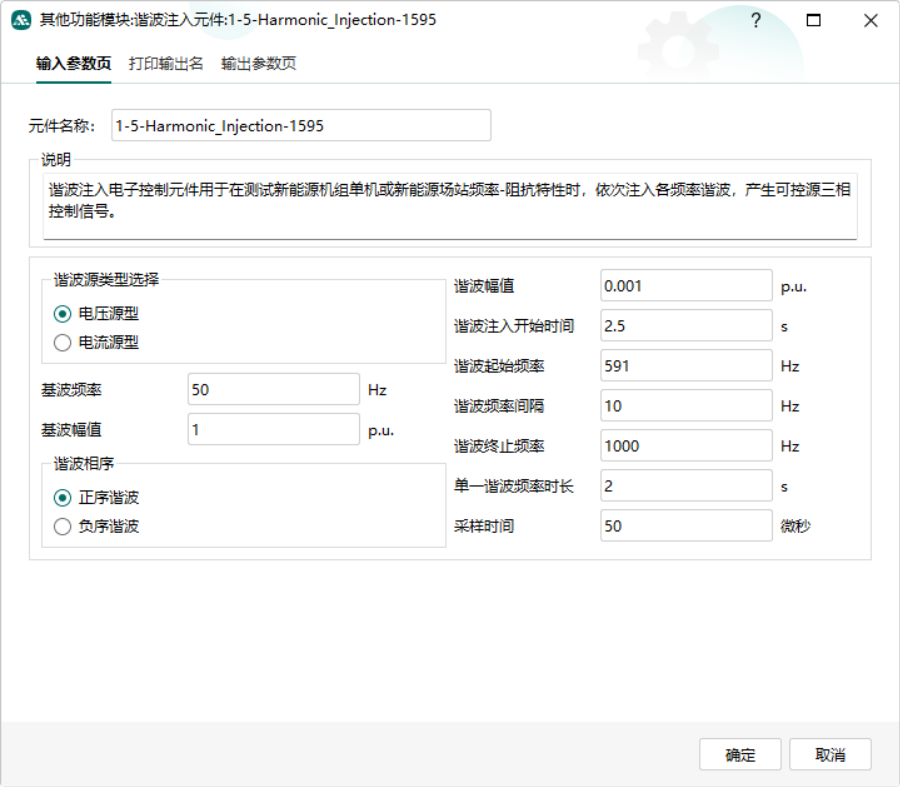

请问我的算例中扫频设置是否存在问题？扫描结果和扫频模块设置如下。

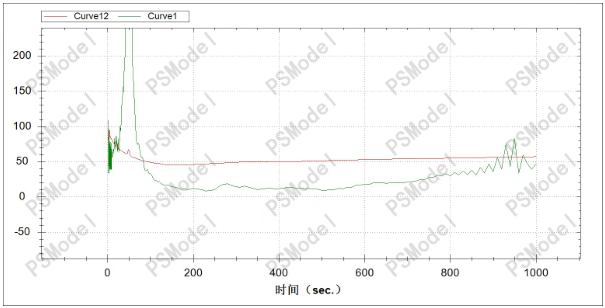

在使用相同的dll文件在psmodel环境下阻抗扫频曲线是正常的，如下图红色曲线。

我来回答举报
王玭
王玭LV7

回答于：2026-01-29 10:04北京

请检查时域数据是否进入稳态，如果时域数据有振荡，先将算例调整至稳态后再进行阻抗计算；如果时域数据没有振荡，可以先稍稍增大谐波幅值到0.01~0.03标幺
马炜程 LV2

回复于：2026-02-03 11:00江苏

请问阻抗扫频幅值响应的单位是欧姆还是db，结果有没有经过20log10对数运算
解决0无用0
王玭
王玭LV7

回答于：2026-02-04 16:52北京

原始数据为阻抗标幺值，单位 pu，基于谐波注入点的基准电压UBase（kv）和系统基准容量SBase（100mva），阻抗基准值为ZBase = UBase^2/SBase。有名值为阻抗结果*ZBase，单位为欧姆
解决0无用0
