adpss变压器和simulink变压器的参数关系 已解决

江霖江霖 提问于:2025-05-12 10:23 软件使用 87 浏览 2 回答

过路大佬有什么经验嘛

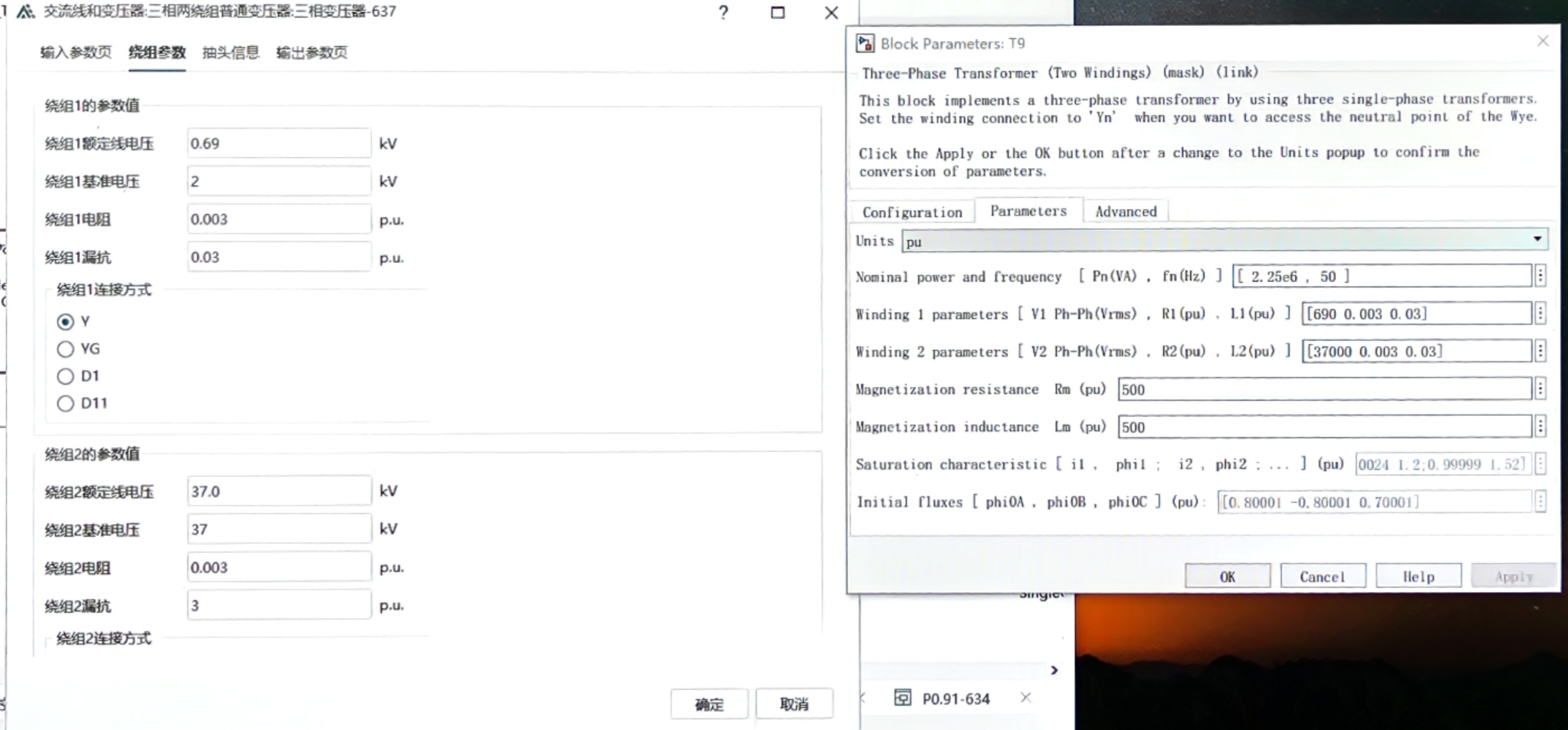

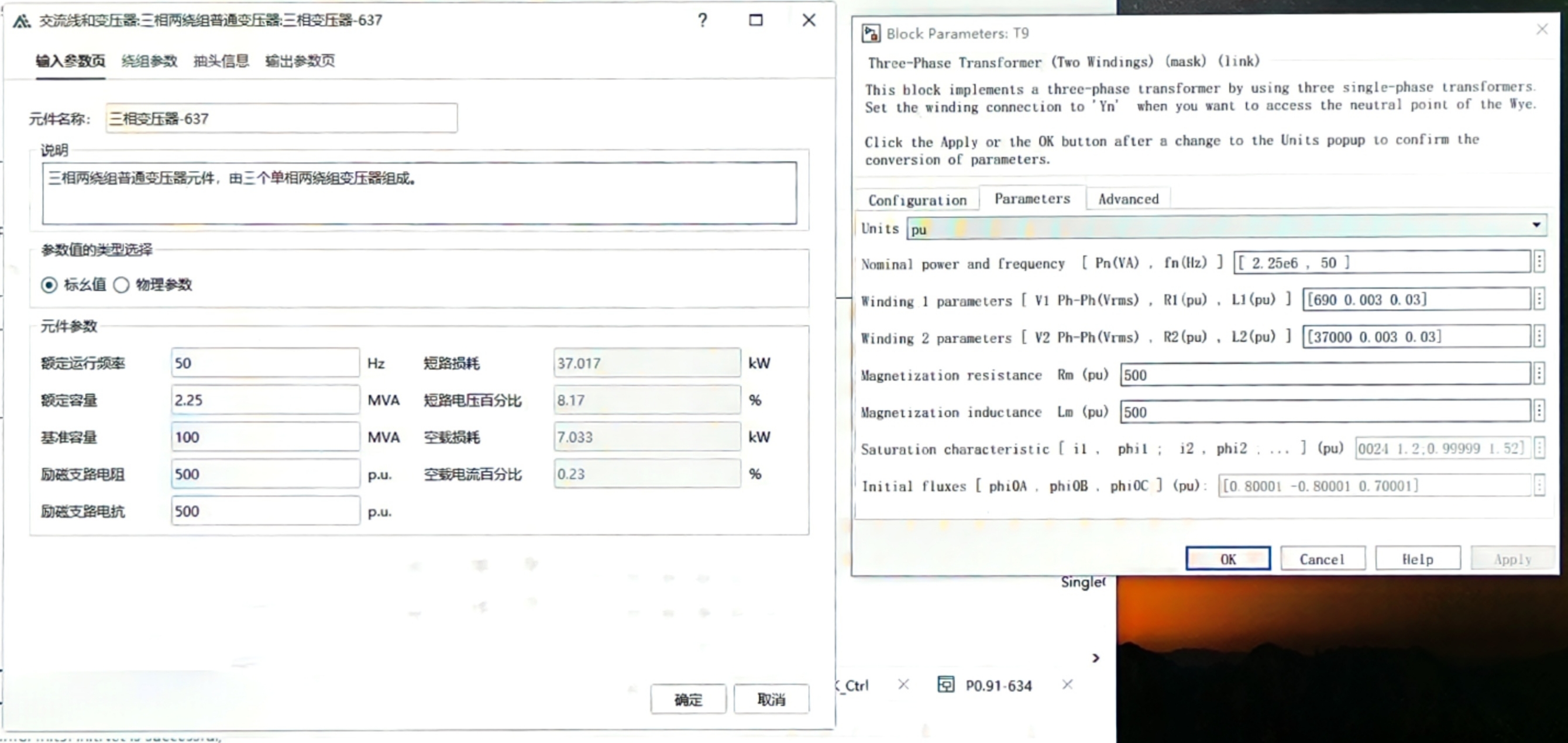

左图是adpss变压器,右图是simulink变压器,这俩一样吗

彭红英
彭红英LV1

回答于:2025-05-13 15:05北京

不一样,ADPSS的标幺值参数是基于系统容量(图中显示算例的基准容量是100MVA)的标幺值,Matlab的标幺值参数是基于变压器容量(图中显示算例的基准容量是2.25MVA)的标幺值,需进行折算
江霖 LV2

回复于:2025-05-13 15:59未知IP

把标幺值阻抗参数,放大为原来的100/2.25倍,数据真的对上了,感谢🫰

本回答被题主选为最佳回答,对您是否有帮助呢?
